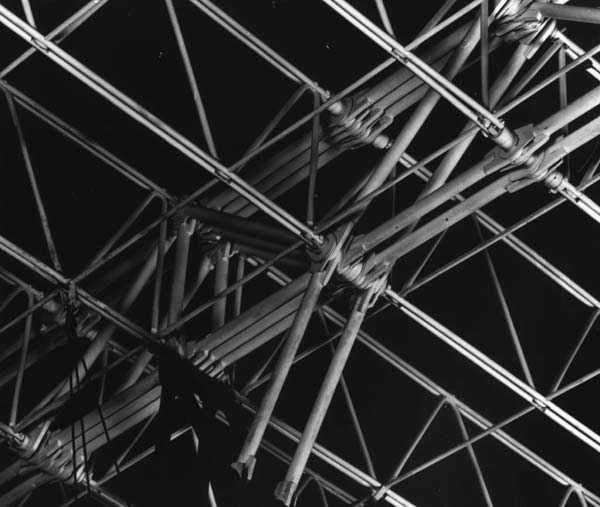

mobilar structure Tragwerk

Zum Tragwerk schreibt er:

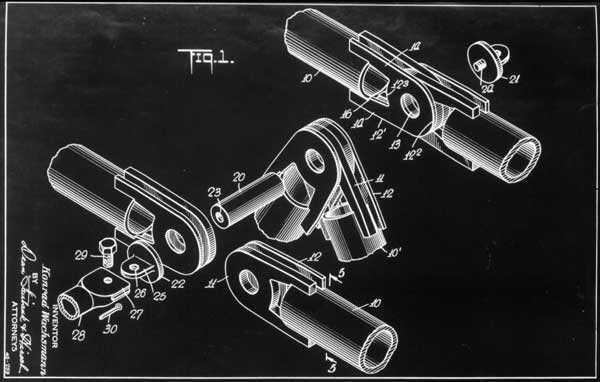

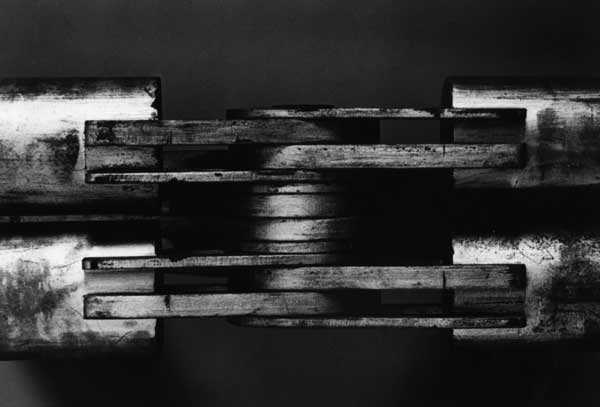

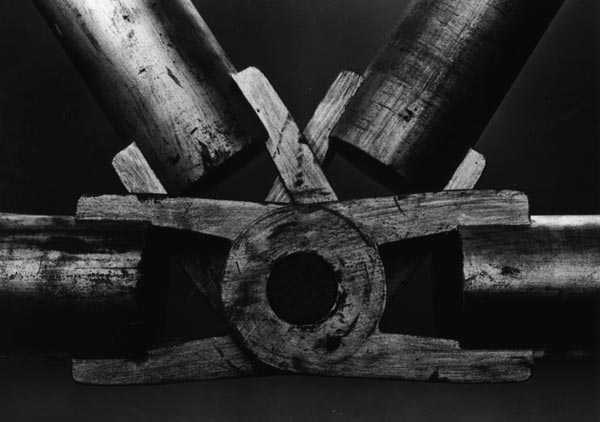

„Ein Paar ausgestanzter sogenannter Augenplatten, die in zwei verschiedenen Stärken exzentrisch zu der Achsenlinie des Rohres wechselseitig auf jedes Ende des Rohres durch elektrische Punktschweißung aufgeschweißt wurden, bilden das Hauptgelenk des Knotenpunkts. Durch die Öffnungen dieser Platten wurde ein Dorn gesteckt, der rechtwinklig zu der Achse des Rohres das Zentrum der Verbindung des Knotenpunkts darstellt. Während sich die starke Platte der Augenplatten mit einer Seite genau auf der Achse des Rohres befindet, ist die zweite, schwächere Augenplatte so angebracht, dass sie der auftretenden Exzentrizität durch die umgekehrte Position des gegenüberliegenden Rohranschlusses entgegenwirkt. Eine Charakteristik dieser Verbindung ist, dass an der Stelle, wo sich in einer konventionellen Konstruktion durch die notwendigen Knotenbleche besonders viel Material ansammelt, diese leicht und offen ist. Die Rohre selbst berühren sich nicht, sie stehen in gebührendem Abstand von dem Zentrum des Knotenpunkts, dessen vermittelnde und zugleich trennende Funktion dadurch nicht gestört ist. Jede beliebige Kombination von Bindern ist nun möglich, allerdings nur im Sinne einer zweidimensional gerichteten Konstruktion. Um den Verlauf höherer Beanspruchung, besonders zum Beispiel bei Auskragungen in den aus Gründen der Standardisierung parallelen Ober- und Untergurten zu entsprechen und trotzdem den Standardknotenpunkt nicht zu verändern werden diese Kräfte in progressiv sich vergrößernden Wandstärken der Rohre aufgenommen. Das System sieht also Einzelstäbe vonverschiedenen Standardlängen vor mit versetzt aufgeschweißten Augenplatten an beiden Enden, die dann zu jeder beliebigen Kombination von Bindern, Stützen, Unterzügen usw. montiert werden können. Obwohl Augenplatten in Stahlkonstruktionen besonders gegen Ende des 19.Jahrhunderts, allerdings in der Hauptsache nur für die Verbindung von Zugstäben- verwendet wurden,muss die große Präzision, mit der der Dorn durch die verschiedenen Augenplatten angepasst werden muss, als eine wesentliche Schwäche solcher Systeme angesehen werden. Trotzdem haben Untersuchungen gezeigt, dass mit industriellen Präzisions- produktions- prozessen auch hier heute ein technisch wirksames und wirtschaftlich mögliches Konstruktionssystem erreicht werden kann. Die aus einem solchen Konstruktionssystem entwickelte Studie für eine allseitig zu öffnende kleinere Flugzeughalle, deren hier gezeigte Grundeinheit durch.............
