hochhäuser

Beispiele

World Trade Center
New York City

Architekt:

Minoru Yamasaki
Emery Roth and Sons consulting

Tragwerk:

John Skilling and Leslie Robertson of Worthington, Skilling, Helle and Jackson

Grundsteinlegung 1966
feierliche Eröffnung 1973
Zerstört 2001

Entstehung

Während des Baus des World Trade Centers vor beinahe 30 Jahren waren viele New Yorker der Ansicht, die Zwillings-Klötze störten die Silhouette am Hudson River. Nach Protesten, Kritiken, Rechtsprüfungen und vielen Jahren Bauzeit jedoch akzeptierte New York die Twin Towers. Das pragmatische Anerkennen wandelte sich später sogar in liebevolle Zuneigung, schließlich prägten die silbern schimmernden Türme die Silhouette der Millionen-Stadt. So wurden die Zwillinge zum Wahrzeichen New Yorks und zum Symbol für die Wirtschaftsmacht der Vereinigten Staaten.
Das World Trade Center überragte das seit 1931 höchste Bauwerk Manhattans, das Empire State Building, um 31 Meter, und war für zwei Jahre mit 417m bzw. 526m (Antennenhöhe) höchstes Gebäude der Welt; bis zur Fertigstellung des Sears Towers in Chicago.
Das World Trade Center hatte die Grenzen dessen durchstoßen, was 40 Jahre lang als technisch möglich galt. Eine neue Ära des Bauens habe begonnen, schwärmten Architekten, Statiker und Bauingenieure.
Der amerikanisch-japanische Architekt Minoru Yamasaki hatte eine "vertikale Stadt" geschaffen. "Es wird das erste Gebäude des 21. Jahrhunderts, ein Haus für den Frieden", versprach Yamasaki. Sein Bau, sagte er, solle den Besuchern "Glück und Geborgenheit bringen".
1966 rollten die ersten Bagger an. Mehr als 21 Meter tief schachteten sie die Grube für das Fundament in den Schieferboden von Manhattan. Etage um Etage wuchs daraus das Hochhaus, nur einen Steinwurf von der Stelle entfernt, wo holländische Siedler vor mehr als 300 Jahren mit der Besiedlung der Halbinsel begonnen hatten. Wegen der enormen Höhe des Baus mussten die Arbeiten von innen nach außen vonstatten gehen. Die Arbeiter bauten zunächst die Liftschächte, an denen sie dann die Kräne installierten, die die tonnenschweren Stahlstreben in die Höhe zogen, um die Außenwände aufzubauen. "Eine grandiose Vermählung von Schönheit und Nützlichkeit", lobte New Yorks Gouverneur Nelson Rockefeller.
Die Einweihung des aus insgesamt 7 Häusern bestehenden Gebäudekomplexes war 1973. Der Nordturm war schon 1970 fertiggestellt worden. Die Antenne auf seinem Dach übertrug das Signal von zehn überregionalen TV-Stationen.
Die Türme des WTC waren oft Schauplatz von artistischen Kunststücken und dienten häufig als Filmkulisse: Kaum standen die beiden Kolosse, spannte der Akrobat Philippe Petit ein Seil von einem Dach zum anderen und balancierte über den Abgrund. Wenige Jahre später kletterte George Willig mit selbstgebastelten Haken die Außenwand des Südturms hoch.
Der Architekt des WTC, Yamasaki, starb 1986; schon den ersten Anschlag auf das World Trade Center 1993 hatte er nicht mehr erleben müssen.

Lage

Das Ensemble des World Trade Center erstreckte sich von der Church Street im Osten zur West Street im Westen und von der Liberty Street im Süden bis zur Barclay- and Vesey Street im Norden. Es bestand aus folgenden Gebäuden:

  • zwei 110-geschossige Bürogebäude (One and Two World Trade Center)
  • ein 47-geschossige Bürogebäude (Seven World Trade Center)
  • zwei neun-geschossige Bürogebäude (Four and Five World Trade Center)
  • ein acht-geschossiges Gebäude des US-Zolls (Six World Trade Center)
  • ein 22-geschossiges Hotel(Three World Trade Center)

Alle sieben Gebäude hatten Eingänge sowohl zu dem großen zentralen Platz, den sie einschlossen, als auch zu den Straßen, die sie umgaben. Unterhalb des Platzes befand sich eine Verteilerebene für Fußgänger, die alle Gebäude miteinander verband und einen eigenen U-Bahnanschluß besaß. Sie war gleichzeitig das größte geschlossene Einkaufszentrum in Lower Manhattan.

oben:

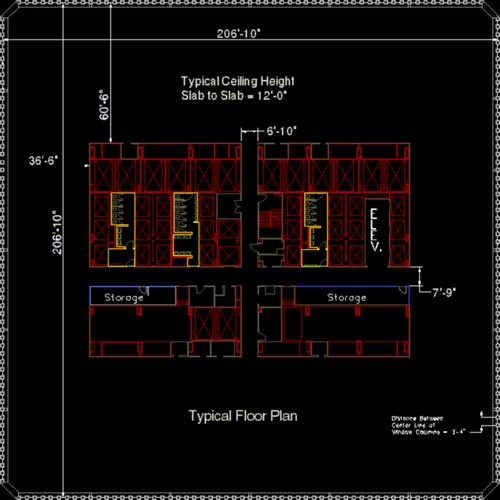

Grundriss eines Standardgeschosses

links:

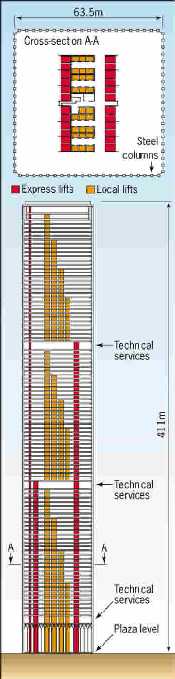

Lage der Aufzüge und Funktionsprinzip von Express- und Lokalaufzügen

Materialien

 Das strahlende, warme Silber der Außenhaut des World Trade Center wurde auf Wunsch Yamasakis als spezielle Aluminiumlegierung hergestellt, um einen wärmeren Farbton als übliches Aluminium zu erreichen. Da die gesamte Fensterfläche der beiden Türme nur 30% ihrer Fassade ausmachte, bestimmte das Aluminium das Erscheinungsbild der Gebäude weit särker als die Glasflächen, die man eigentlich nur aus der Nähe wahrnahm. Aus der Entfernung erschienen die zurückgesetzten Glasflächen eher als Schattenfugen, die den mit Aluminium verkleideten Stützen die beeindruckende vertikale Struktur verliehen. Durch das Verhältnis der starken Geschossdecken zu den schlanken Fassadenelementen kehrte sich diese vertikale Strukturierung der Fassade nachts in eine horizontale. Der Effekt wurde noch durch die Tatsache begünstigt, dass oftmals kein Raum oder alle Räume einer Etage beleuchtet waren.

Konstruktion

Ein behelfsmäßig aufgeständerter U-Bahn-Tunnel in der Baugrube des WTC

Gründung

Das Grundstück des World Trade Centers ist am Rande der Halbinsel Manhattan gelegen und besteht zumindest zum Teil aus aufgeschüttetem Material vorangegangener Großprojekte. Auch der Aushub für die Fundamentierung des World Trade Centers wurde zur Landgewinnung genutzt. Seit den 80er Jahren steht darauf das World Financial Center.
Aufgrund des schlechten Baugrundes musste eine sehr tiefe Baugrube ausgehoben werden, um tragfähigen Boden zu erreichen. Die dadurch teilweise freigelegten U-Bahn Tunnel waren von der Sohle der Baugrube aus gesehen im fünften Geschoß.
Lage des U-Bahnhofs unter dem Gelände


Tragwerk

63.5m im Quadrat maß die Grundfläche des WTC. Um einen möglichst großen inneren Hebelarm der Konstruktion gegen die Windkräfte zu erlangen, fand sich der wichtigste Teil des Tragwerkes in der Fassadenebene. 240 außenliegende Stahlstützen mit einem Achsabstand von gut einem Meter bildeten mit den Geschossdecken Stahlgitterrahmen, die dafür ausgelegt waren, Wind- und Torsionskräfte bis zu Windgeschwindigkeiten von 240 km/h aufzunehmen. 180,000t Stahl wurden auf diese Art und Weise verbaut.

Dämpfung

Zwischen den Stahlgitterrahmen der Fassade und den Deckenbalken der Geschossdecken waren viskoseelastische Dämpfungselemente eingebaut, um einer resonanten Schwingung vorzubeugen, die das Gebäude bei ungünstigen böigen Windverhältnissen wie ein umgekehrtes Pendel in Schwingungen hätte versetzen können.

Geschossdecken

Die paarweise angeordneten Stahlträger, die im Verbund mit den Betondecken trugen, hatten zwischen dem äußeren Stahltragwerk und dem inneren Erschließungskern Spannweiten bis zu 18 Metern. Der Verbund zwischen Stahlträger und Betondecke wurde durch aufgeschweißte Kopfbolzen hergestellt, die 7,5 cm tief in die nur 10 cm dicken Leichtbetondecken ragten.

Minoru Yamasaki:

 “The World Trade Center should, because of its importance, become a living representation of man’s belief in humanity, his need for individual dignity, his belief in the co-operation of men, and through this co-operation his ability to find greatness.”
